化学热计算
加热过程中物料自身的反应热,并非一概计人理论热能单耗。计人的反应热，是工艺必 需的有效益的反应热。例如在加热炉加热金属，金属氧化造成损失，所放的热不计人。
根据化学反应方程计算反应热，它的数量等于理论值。例如硅钢片退火电炉，为提高质 量，通氢脱碳，生成乙炔，化学反应为

式中，A为脱碳需热单位物料中指定反应物的含量，kg/kg。
[例1_4]求电熔镁石的理论热能单耗。 .
电熔镁石是结晶的氧化镁，是制造髙级耐火材料的原料。电熔镁石的生产是将菱镁矿 (含MgC03约98%)或其他含MgO的矿石放在矿热电炉中熔炼，得到结晶氧化镁。现讨论 用菱镁矿生产电熔镁石的理论单耗。

称为煅烧。进一步加热把MgO熔化。由于MgO的熔点高达28251：,只能使位于电极下方
菱镁矿入炉后，大约在1000K完成反应
的物料局部熔化。随着电极上升，熔池上升，而熔池下面早先形成的熔体结晶凝固。炉子周 期生产，产出一个凝坨，含结晶氧化镁97%〜99%，破碎成一定的粒度出售。
为简化问题，认为MgC〇3和MgO都是纯净的，按上列反应式计算理论热能单耗。由 文献查出的有关数据列人表1-1。

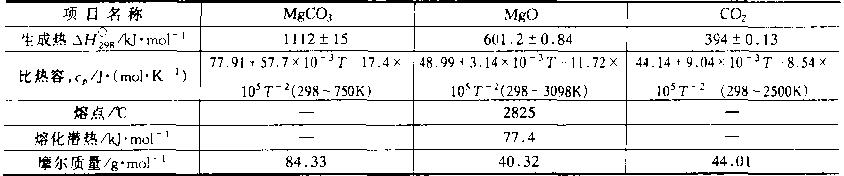

表1-1用菱镁矿生产电熔镁石的热化学数据

电熔镁石的化学变化过程如图1-1所示。实际沿实线箭 头所示的途径进行。但是，文献只给出了标准生成热Hf98， 只好认为反应沿虚线箭头所示的途径进行。根据盖斯定律， 两种途径的热效应相等。于是，认为熔炼过程是MgC〇3在 298K时分解，产生的C〇2加热到1000K,而MgO加热熔化 并且过热到3150K。

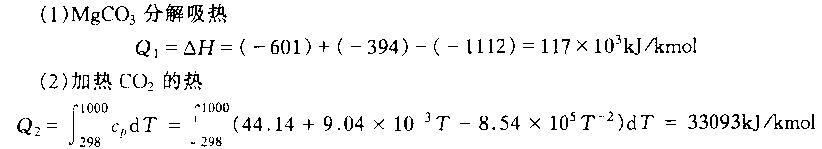

(3)加热MgO的热
为了简化问题,认为加热到熔点和过热到3150K的比热容相同，即把两个加热阶段合并计算。

电熔镁石的耗电量很大，生产实际达3800kW.h/t左右。如果把分解过程改在另一燃 料炉中完成，所得的锻后料（叫轻烧粉)投人电炉中熔炼，可以大幅度节电，并提高产品质量。 熔炼轻烧粉，理论热能单耗
