工频电炉基本电路和视在功率

电炉基本电路和视在功率
实际电炉电路可能相当复杂,但原理上可简化为图2- 10电路,电阻K和电感L串联,再和电容C并联,接到电压 为LJ的电源。这个电路就是感应电炉的简化电路,其原理 对其他电炉也适用。
这个电路的主要问题,和前述简单电路相仿,也是电流分配、电流和电压的关系、需要的 供电功率、各元件的用电功率或耗电功率。
由于电流和电压都涉及相位,用相量分析电路比较简便。如图2-10,应用相量便于标 注电压的极性和电流方向。

电感器的感抗和电容器的容抗(n)分别为

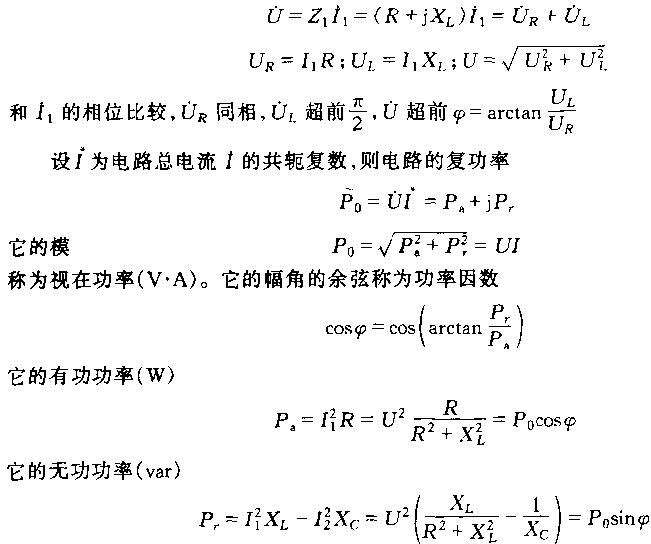

t/与J的相位关系由虚部反映。如果虚部为零,即圆括号中两项相等,则f与[j同相。如 果虚部为负,即电抗中感抗为主,则j较滞后,如果虚部为正,即容抗为主,则电流超前。 支路1有电阻R和电感L两个元件,两者的电压与电源电压的关系

无功功率大将增加供电设备负担。由式(2-25)可知,如果恰当配置电容可使无功功率 为零,所需电容为(F〉

这个效应在电工学中称为L-C并联电路的谐振。谐振时电路的总电流较小,由式(2-20)可 知其值为(A)

其所以如此,是因为电感元件中电流和电容元件中电流的相位恰恰相反,两者互相提供无功 电流,无需由电源供给。这里,电容起到补偿电感无功电流的作用,称之为补偿电容。
感应电炉的自然(未补偿的)功率因数往往很低,流过感应器的无功电流很大,不加补偿 电容,不能正常工作。
