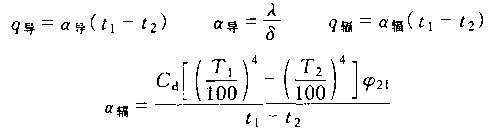

综合传热电炉中存在的传热现象,多数是综合传热,即上述三种传热方式同时存在或两种传热方 式同时存在的传热。三种传热方式的机理不同,表达热流量与有关因素之间的关系式的形式也不同。为了 便于综合,需转换成统一的形式。一般是把传导和辐射传热转换成对流传热的形式,即热流 密度 概括地说,综合传热的方式有三种:并联、串联和复联3这与电阻在电路中可能连接的 方式类似,与传热系数对应的是电导。若是并联,则综合传热系数是各传热系数之和;若是 串联,则综合传热系数是诸传热系数倒数和的倒数。以炉墙散热为例,说明上述原则的应用。设炉墙的散热面为F,厚度为夂两侧的气体 温度分别为K和稳态传热时,炉内b气体经过炉墙向炉外a气体的传热,热流为少(W)
综合传热系数K[W/(m\t:)]
